Voor mijn graduaatsopleiding Internet of Things heb ik 4 maanden stage gelopen bij Absolem,
een bedrijf gespecialiseerd in lasertechnologie.
Hier heb ik aan verschillende projecten meegewerkt en enorm veel bijgeleerd over veel verschillende takken van de industrie.
Schrijven van Python code.

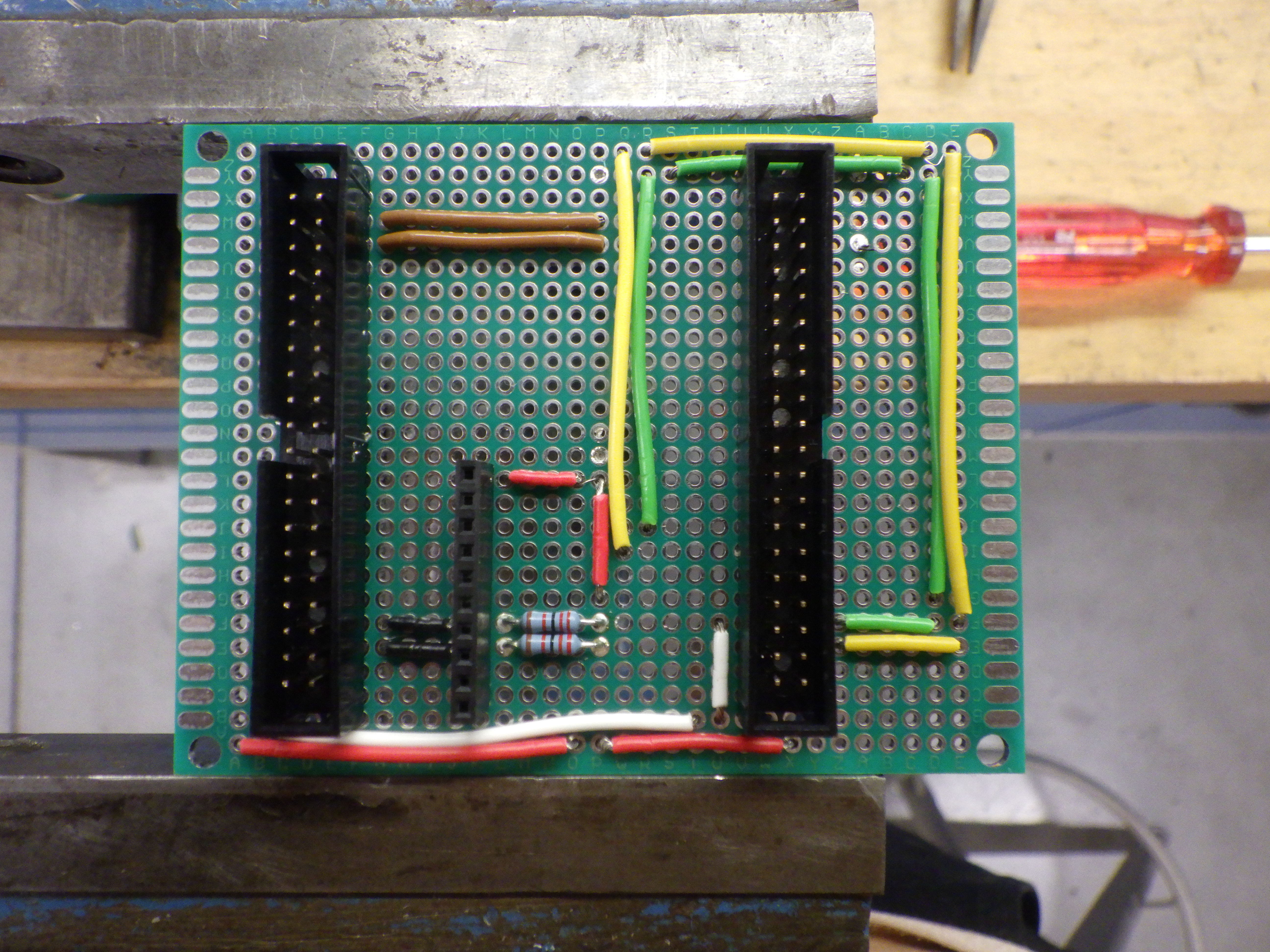

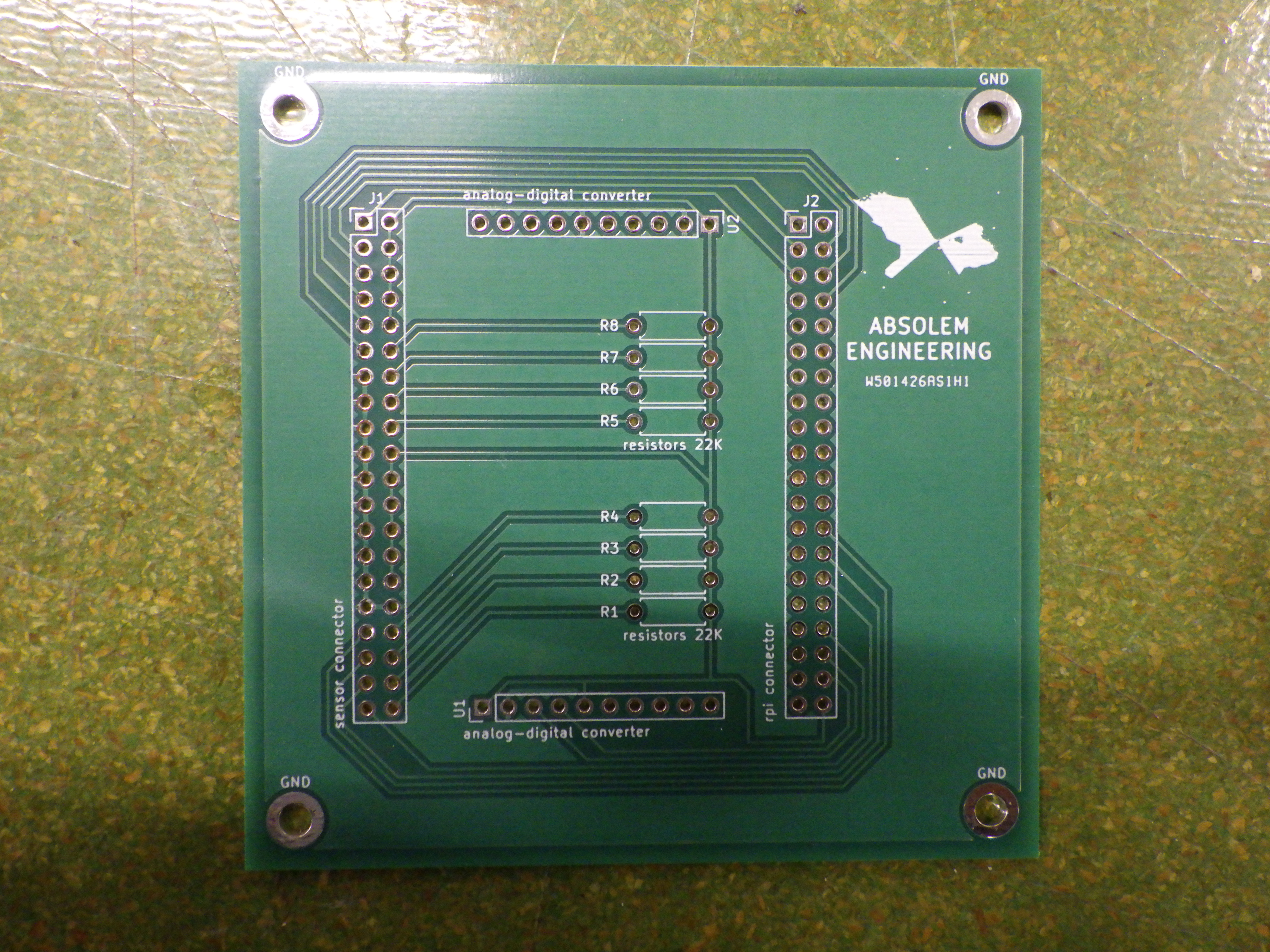

Ontwerken van PCB voor SBC en ADC.
Hardware installeren.
Opzetten van Docker containers voor Python script,
Influx database en grafana visualisatie.
Voor mijn eerste opdracht demonstreerde ik de mogelijkheden van Internet of Things (IoT) in het laserlaboratorium.
Hier genereren verschillende laseropstellingen veel warmte. Deze warmte word gereguleerd doormiddel van een waterkoeler.
Wanneer deze warmte teveel word voor de koeler schakelen de lasers zich automatisch uit om oververhitting te voorkomen.
Dit vertraagt het werk van de collega's, die moeten wachten tot het systeem afkoelt.

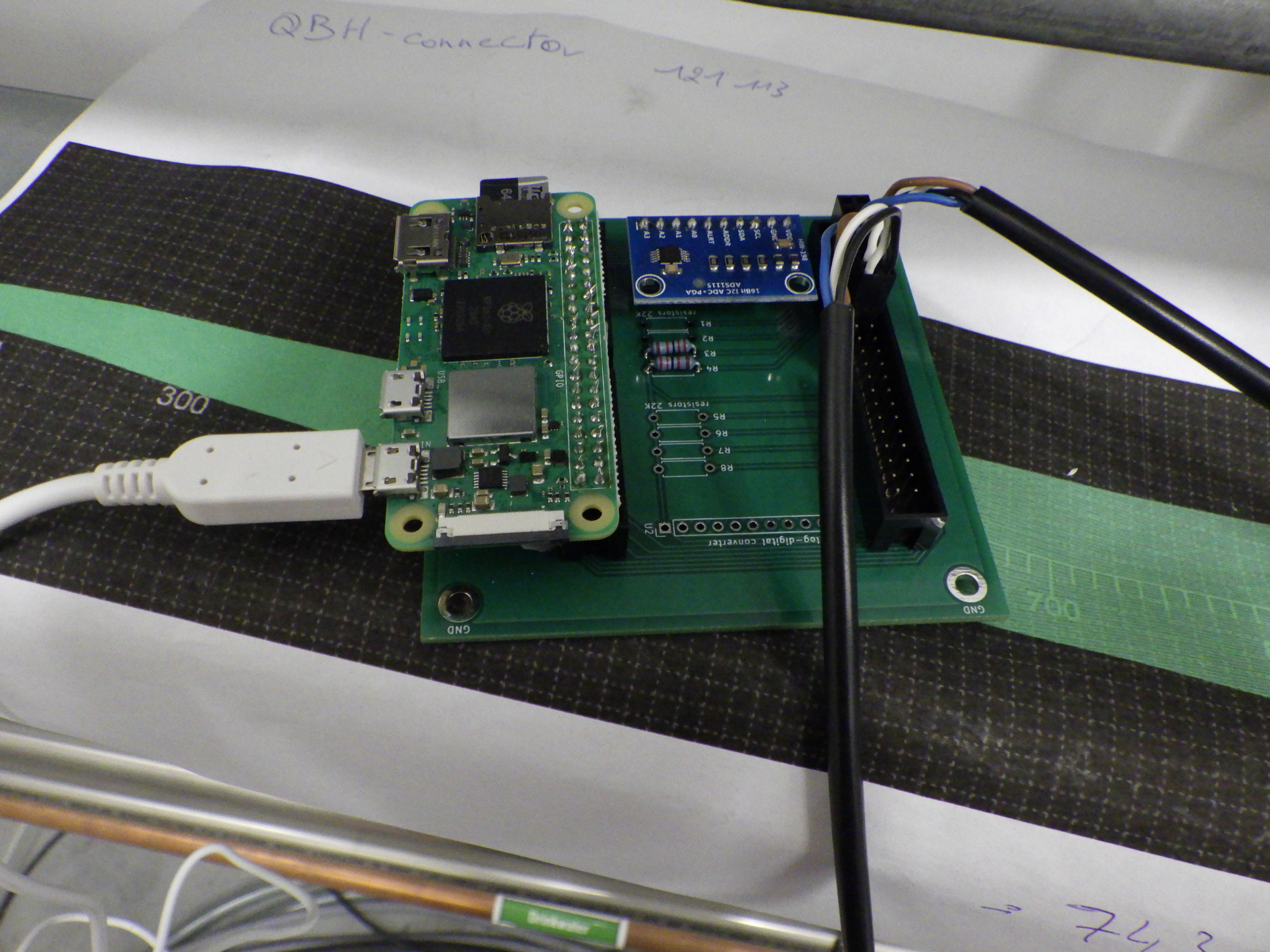

Project Lab-Sens verzamelt data over de machines waardoor we kunnen identificeren welke opstellingen het water te veel opwarmen
en later ook hoe factoren zoals temperatuur, vochtigheid en trillingen de testresultaten beïnvloeden.
Dit project toont aan hoe IoT praktische problemen kan oplossen, de workflow kan verbeteren en de efficiëntie in het laboratorium kan verhogen.
Uitwerken modulaire software
Aanleren structured language(ST) programmeer taal

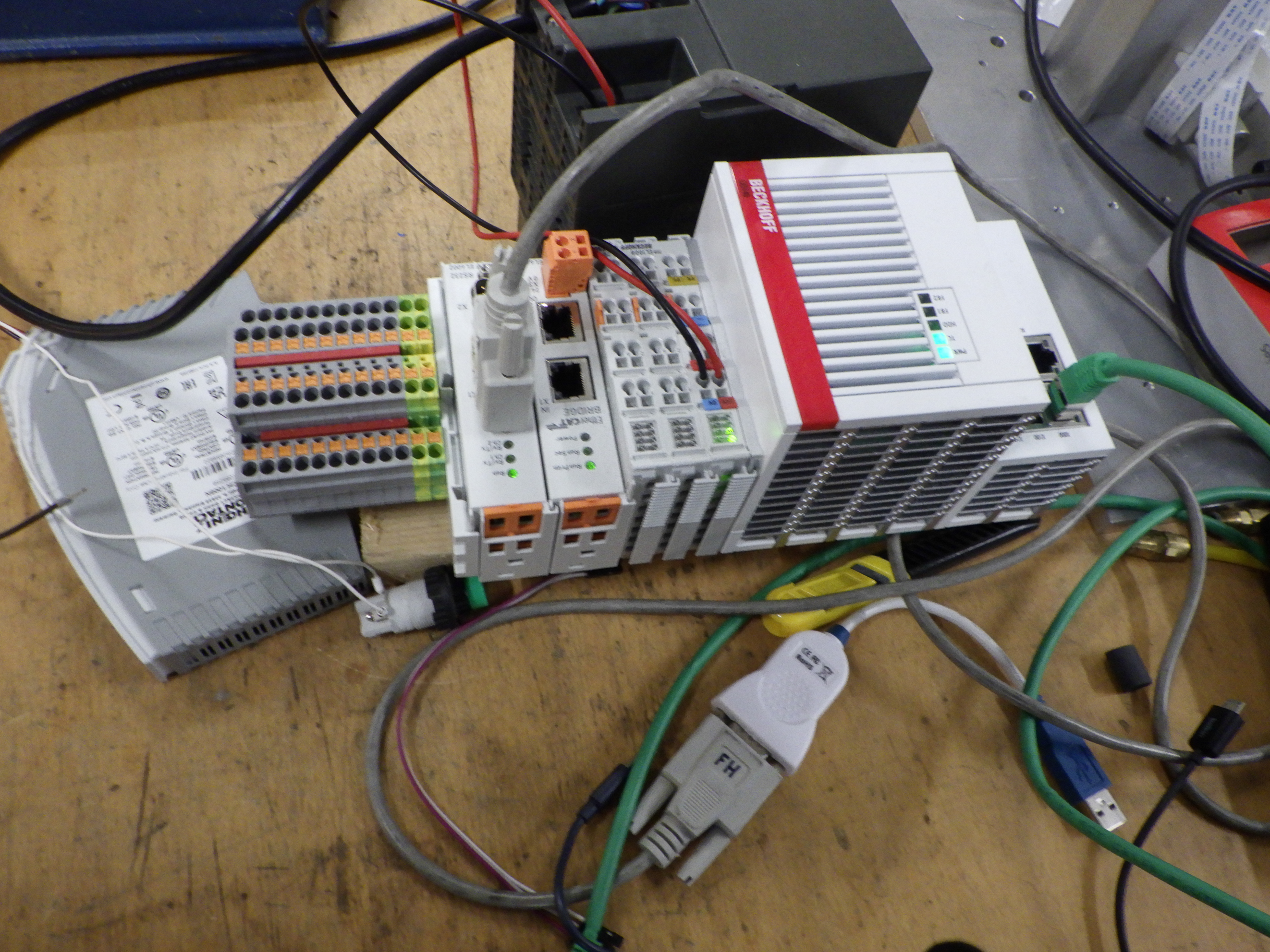

PLC-programmeren.
Voor een project voor chipfabrikant ASML gebruiken we een industriële computer om de gehele opstelling te besturen,
bestaande uit diverse modules zoals de laser, verschillende veiligheidsschakelaars en de koeler.
In dit project kreeg ik de opdracht om de software voor deze fase mee te ontwikkelen, specifiek voor de laser.
Dit betekende dat ik niet alleen een nieuwe programmeertaal moest aanleren,
maar ook gebruik moest maken van een template die Absolem standaard hanteert voor machineprogrammering.
Daarnaast hielp ik bij het ontwerpen van een modulaire structuur die het eenvoudiger maakt om toekomstige lasers te programmeren
en in gebruik te nemen.
Deze aanpak zorgt ervoor dat de machine herbruikbaar wordt voor verschillende opstellingen.
Door de laser als een afzonderlijke module gemakkelijk vervangbaar en uitwisselbaar te maken met andere lasermodules,
wordt het ontwerp van nieuwe opstellingen en machines veel flexibeler en efficiënter.
Lezen en werken met van elektrische schema's.
Aansluiten van elektrische apparatuur.
Leggen en aansluiten van bekabeling.
Op maat maken van bepaalde bevestigingen.

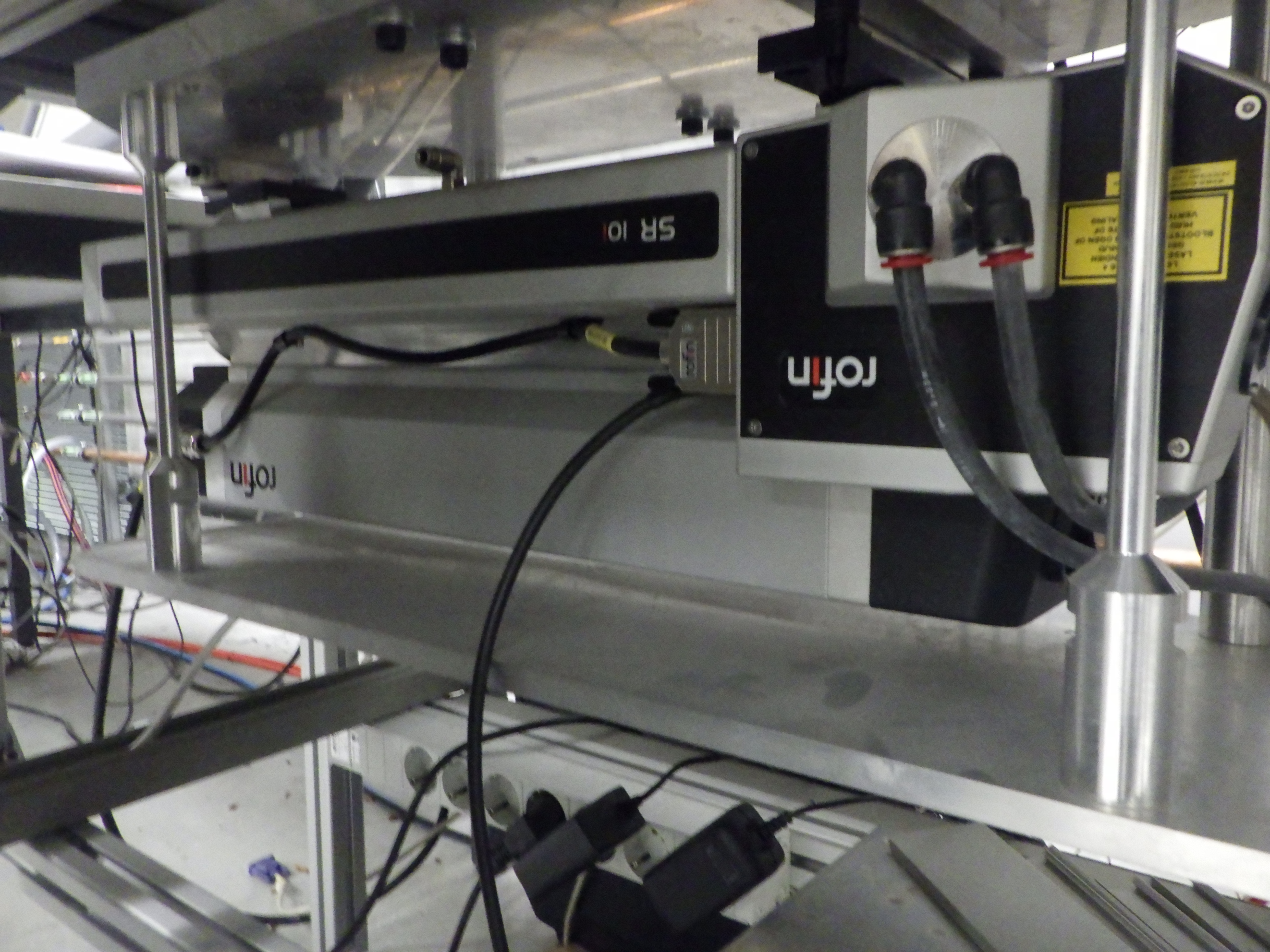

Bij Absolem heb ik meegewerkt aan de vervanging van een laser die aan het einde van zijn levensduur was.
De laser, die werd gebruikt voor het produceren van testcapsules voor lekdetectie in de farmaceutische industrie,
viel helaas uit voordat de vervanger klaar was.
Omdat de klant wekelijks een tiental capsules verwachtte, moest de ontwikkeling van de nieuwe laser in een stroomversnelling komen.
Mij werd gevraagd om de nieuwe lasercontroller te monteren.

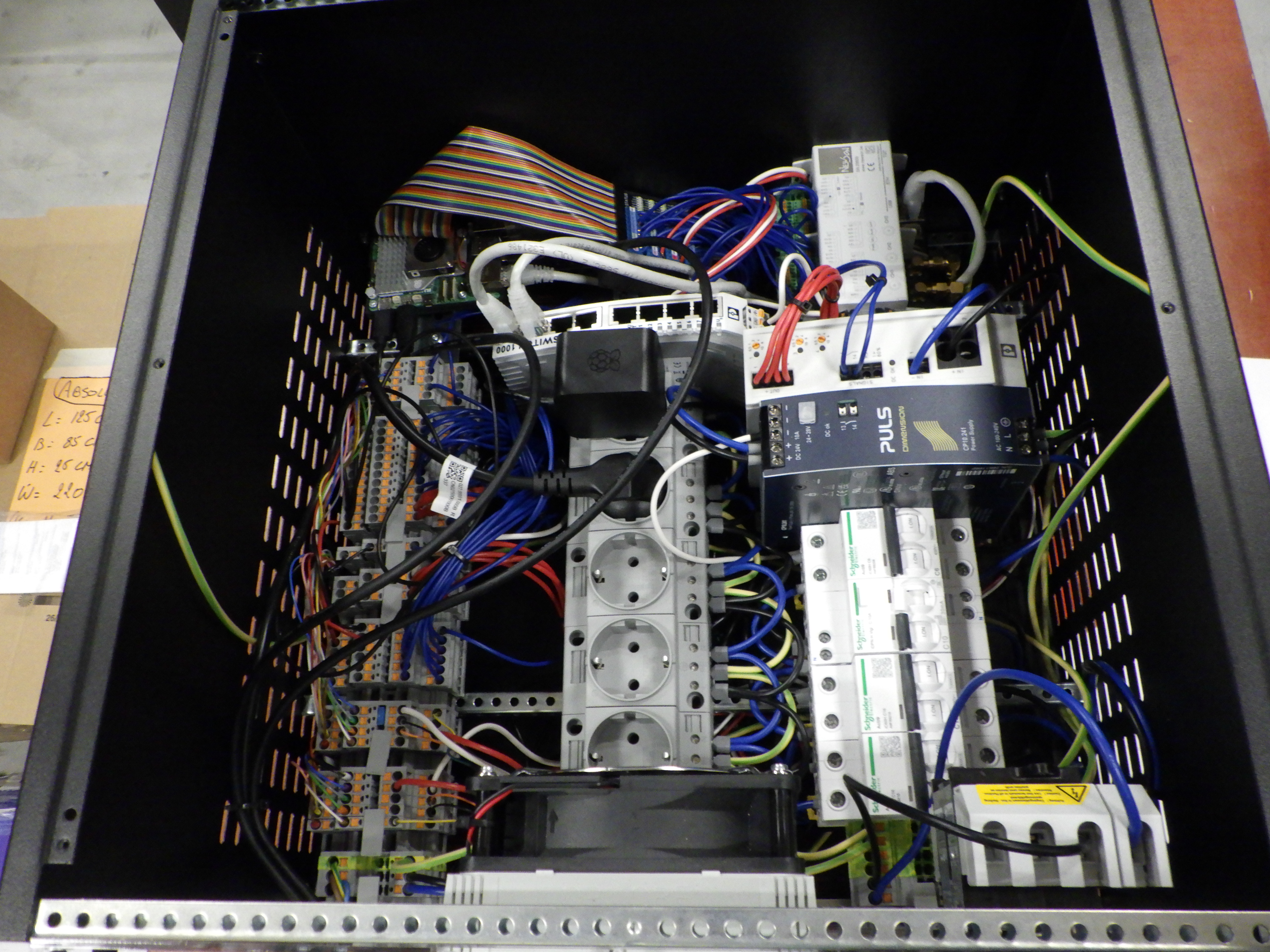

Deze controller bestaat uit een 19-inch serverkast die de laser van voeding en aansturing voorziet.

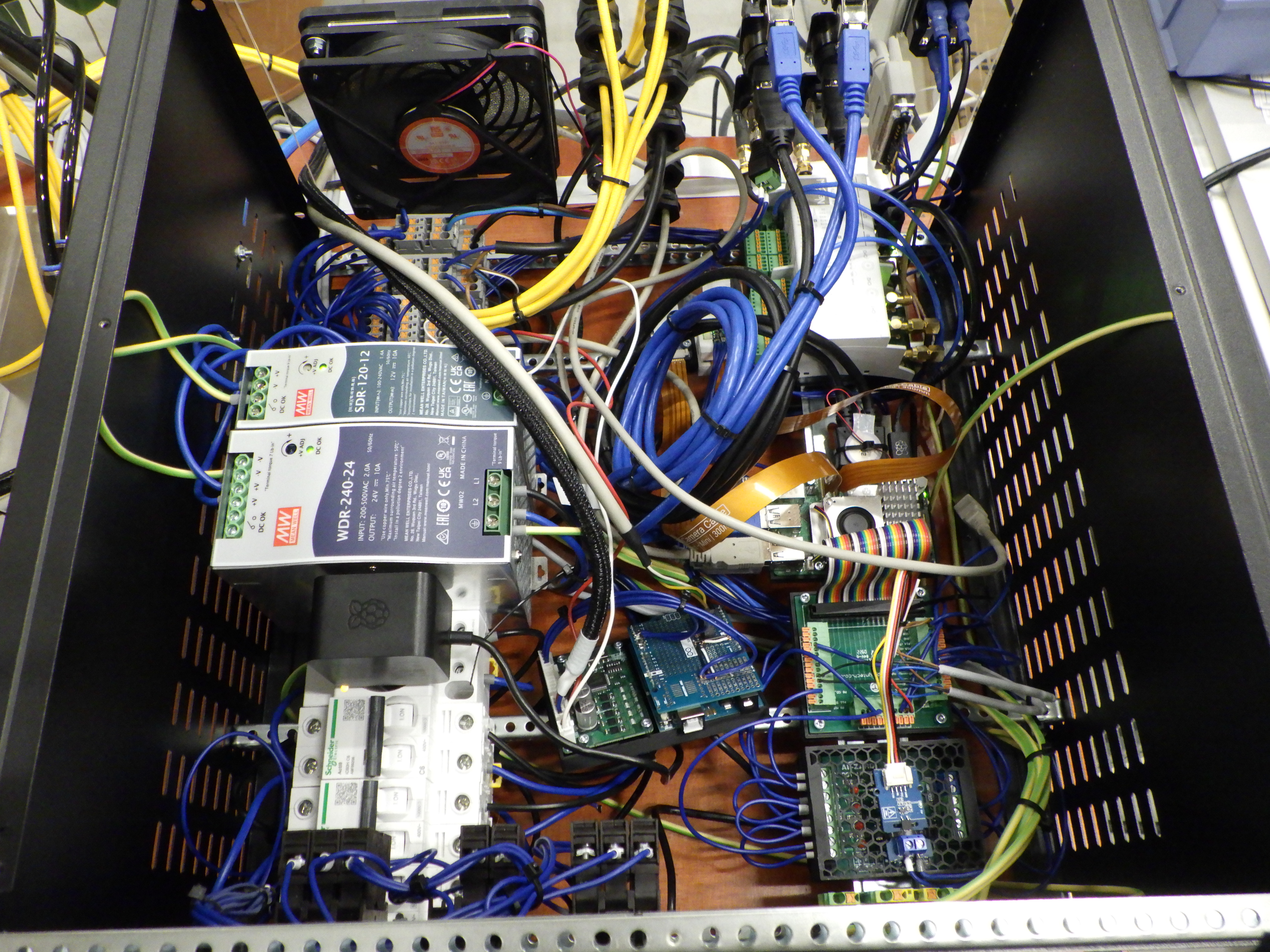

Na deze montage voerde ik een soortgelijke taak uit voor een ander project, deze is bedoeld voor proefopstellingen.
Ik monteerde de controllers aan de hand van schema's die door collega's waren getekend.
Dit maakte het mogelijk om eventuele aanpassingen te bespreken om de montage te vereenvoudigen.
Opzoeken componenten.
Tekenen elektrisch schema.
Maken van protoboardje.
Tekenen van bevestiging.
Kalibreren van de sensor.
Bij Absolem werken we aan een opstelling om medicatie langer te bewaren door deze onder een gecontroleerde atmosfeer op te slaan, bestaande uit een mengsel van stikstof en CO2.
De opstelling creëert eerst een vacuüm en vult dit vervolgens met het juiste gasmengsel.
Omdat de houdbaarheid van de medicatie sterk afhankelijk is van deze gasmengeling,
moet de stikstof/CO2-verhouding tijdens het vullen van het vacuüm nauwkeurig gecontroleerd worden.

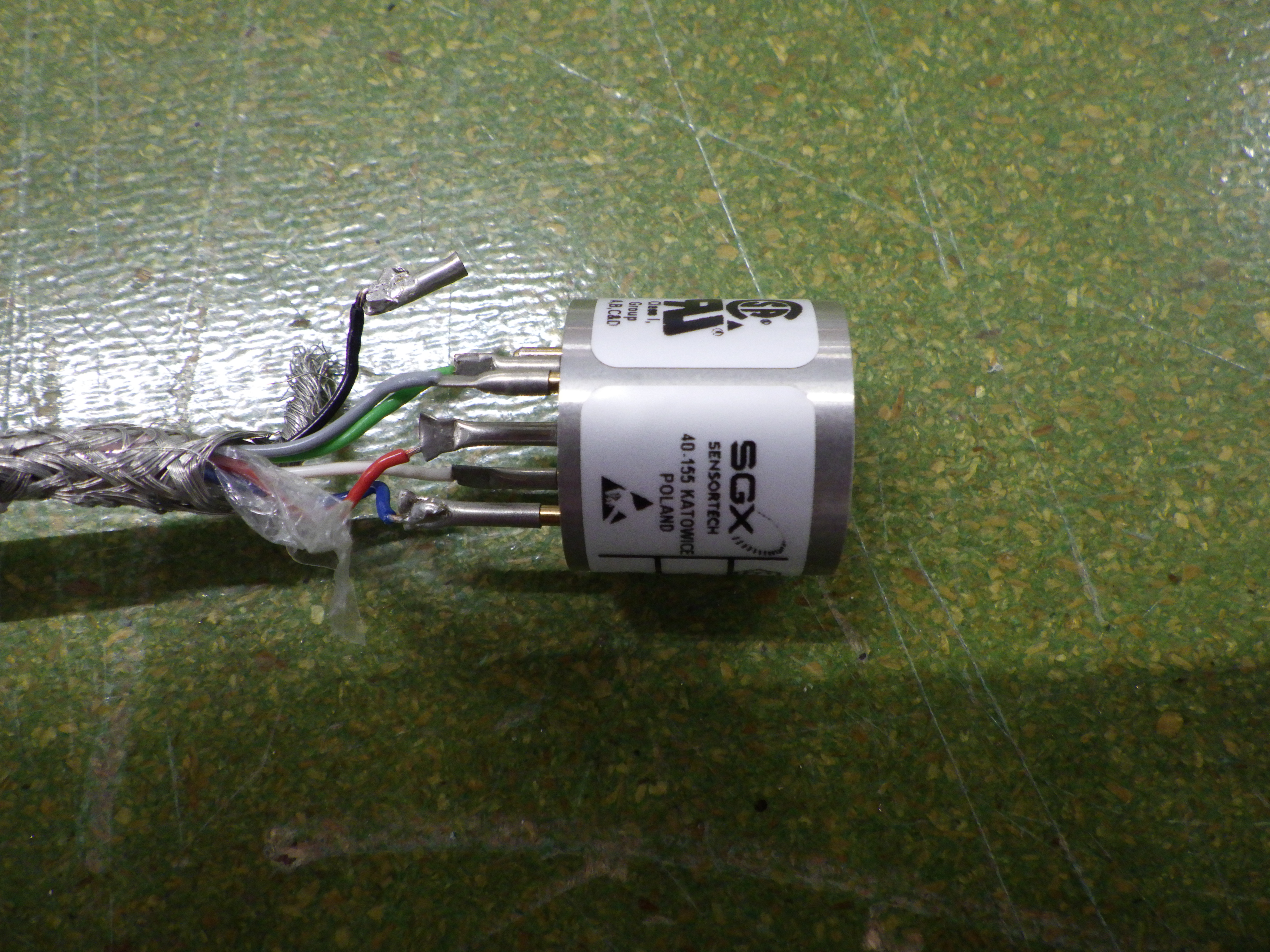

Daarom kreeg ik de taak om een CO2-sensor te selecteren die zo vroeg mogelijk in het proces het percentage kan meten.
De gekozen sensor kan dit vanaf 0,5 bar. Nadat ik de sensor had besteld en de benodigde hardware had voorbereid om de signalen te verwerken en uit te lezen,
werd dit project tijdelijk gepauzeerd om aan de lasercontrollers te werken.

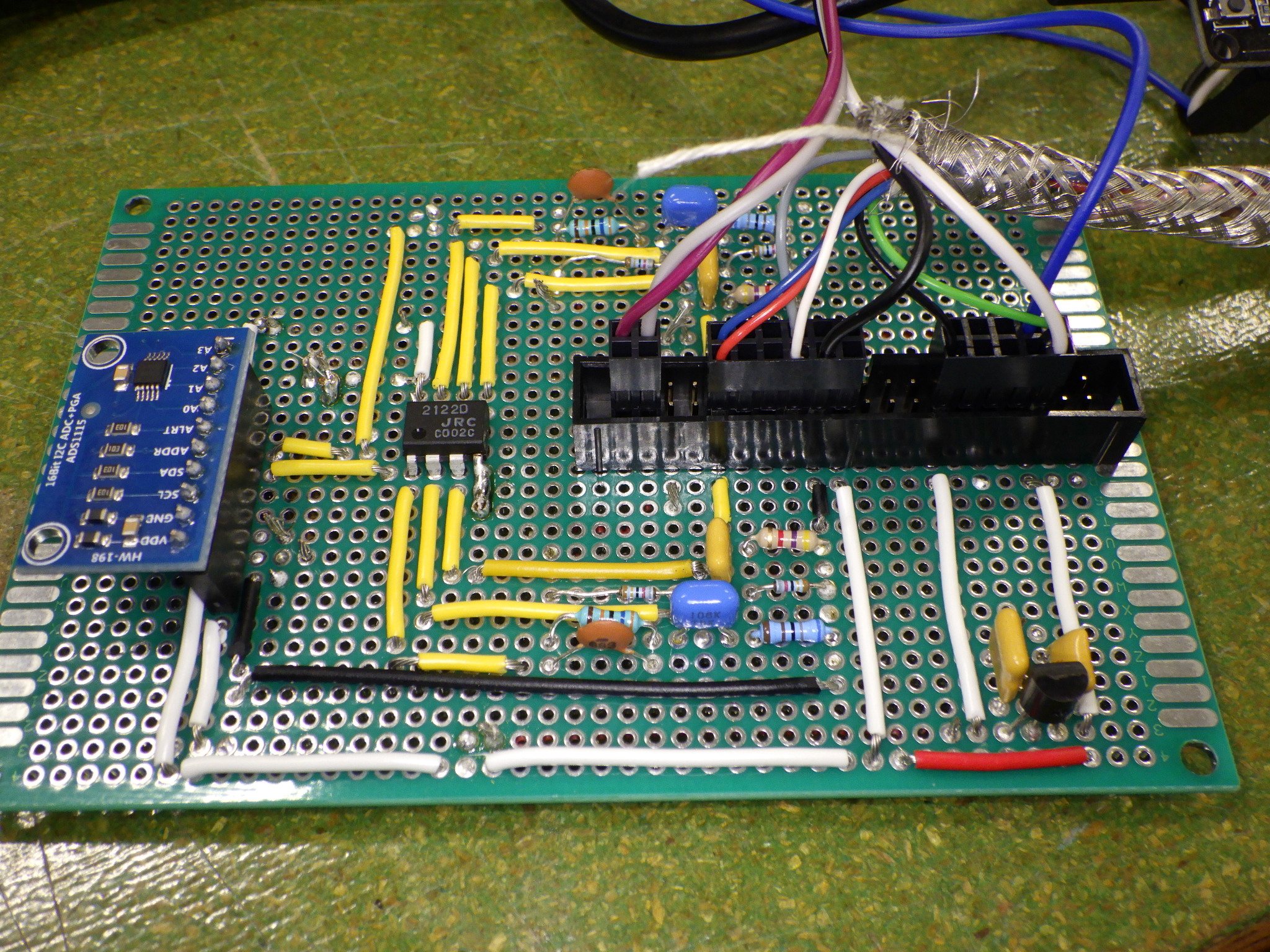

Op dit moment kunnen we de metingen uitvoeren, deze versterken met een operationele versterker (op-amp) en uitlezen via een AD-converter.
Wat nog moet gebeuren is het juiste interpreteren van het signaal met behulp van een vermenigvuldigingsfactor en het berekenen van deze factor.
Opzoeken componenten.
Tekenen elektrisch schema.
Tekenen PCB.
Een andere opdracht die ik heb aangenomen was het ontwerpen van een LED-driver voor lekdetectie.
Deze driver zou worden gebruikt om high-power LED's door leidingen te laten schijnen,
zodat een speciale camera kon controleren of de lichtstralen aan de buitenkant zichtbaar waren.

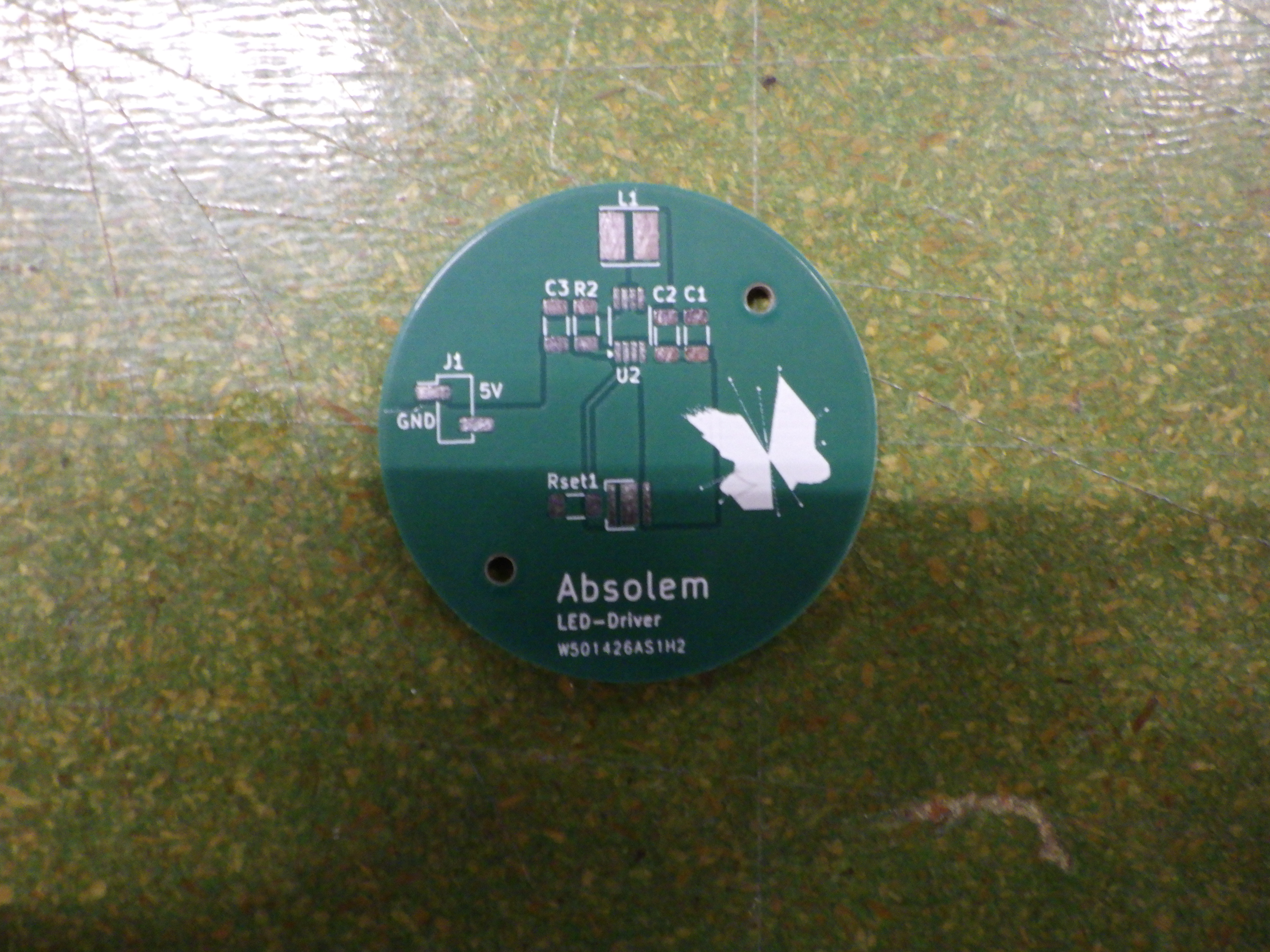

Voor dit project ontwierp ik een eigen PCB om de SMD-LED van stroom te voorzien.
Het uiteindelijke ontwerp realiseerde ik met hulp van een collega. Omdat het om een high-power LED gaat,
produceert deze relatief veel warmte tijdens gebruik. Daarom koos ik voor een aluminium PCB,
die voldoende koeling zou bieden om oververhitting te voorkomen.
Helaas werd door een bestelfout een PCB met een plastic afwerking geleverd, wat een aanzienlijke vertraging veroorzaakte
en het onmogelijk maakte om de driver voor dit project te gebruiken. Gelukkig zijn de tekeningen niet verloren gegaan.
SMD-LED's worden steeds vaker in projecten gebruikt, en de tekeningen kunnen eenvoudig worden aangepast
voor andere opstellingen met verschillende LED's.
Uit mijn eigen intresses in IT heb ik een eigen "labo" aan huis.
Dit is waar ik in mijn vrije tijd knutsel en experimenteer met verschillende codeertalen, services, operating systems, enz.
Sommige om later in proffessionele context te kunnen gebruiken.
Voor mijn eigen services 24/7 te laten draaien heb ik een laptop waar Proxmox op geinstalleerd is.
Dit is een operating system om virtual machines en linux containers te laten draaien en te beheren.
Hier heb ik een container op draaien voor VPN en een virtual machine die deze webpagina toont
Ook heb ik hier een virtual machine met Open images Vault op staan.
Deze zorgd ervoor dat ik een eigen NAS systeem heb, waar ik dan bestanden op zet die ik dan makkelijk met andere computers kan berijken.
Ook gebruik ik dit systeem om backups te maken van belangrijke mappen, schjven en systemen.
Tot mijn labo behoren ook nog twee 3D printers.
Dit is begonnen met een Velleman k8200 waar enkel het frame nog origineel van is.
Omdat deze na een tijd tegen de grenzen begon te lopen, heb ik een iets geavanceerdere cr5 pro h gekocht.
Hier blijft uiteindelijk ook enkel nog het frame van over, de rest is aangepast om betere hot-ends en exctruders te passen
en de moederbords om makkelijker deze aanpassingen te kunnen programmeren en de printer fijner af te kunnen stellen.
